YCK-300系列无线测温系统是我公司自主开发设计，使用无线温度监测传感器，采用高可靠433/2.4G信号传输。传感器安装在高低压设备上，与接收设备之间无电气连接，具有极高的可靠性和安全性，可直接安装到高低压开关、母线接头、户外刀闸、变压器等容易产生高温的电气接点处。采集装置及系统配备标准通讯接口，可联网运行。通过上位机软件，可记录高压设备实时运行温度的数据。为带电设备的维修提供历史数据，实现了电力设备热故障在线监测、预知维护。

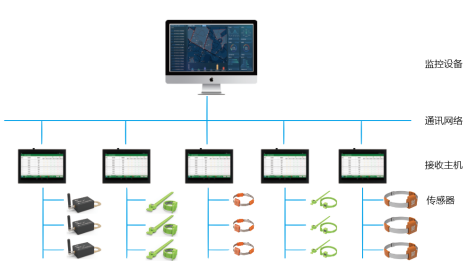

完整的测温系统一般由测温监控软件系统、测温监测主机、无线测温探头组成。

无线温度传感器:

无线温度传感器用于测量高压带电物体表面或接点处的温度，如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。无线温度传感器是由温度传感器、信号调制放大、逻辑控制电路、无线调制接口等组成。传感器将采集到的温度信号通过无线网络发送到无线测温主机。

盈畅电气测温探头的分类：

1、

微型卡扣式测温探头
产品名称：微型无源无线温度传感器	产品名称：无源无线温度传感器（户外）
传感器类型：无源	传感器类型：无源 防护等级：IP68
温度测量范围：-25℃～+150℃	温度测量范围：-25℃～+150℃
测量精度：±1℃	测量精度：±1℃
温度采样频率：默认20秒	温度采样频率：默认20秒
无线频率：433MHz	无线频率：433MHz
无线传输距离：≤150米（空旷距离）	无线传输距离：≤150米（空旷距离）
工作电源：感应取电 启动电流：≥5A	工作电源：感应取电 启动电流：≥5A
安装方式：捆绑式	安装方式：捆绑式
主体尺寸：26mm*22.5*9.9mm	主体尺寸：30mm*32mm*12.9mm

2 、

表带式测温探头
产品名称：有源表带式测温传感器	产品名称：无源表带式温度传感器
传感器类型：有源	传感器类型：无源
温度测量范围：-25℃～+150℃	温度测量范围：-25℃～+150℃
测量精度：±1℃	测量精度：±1℃
温度采样频率：默认5分钟	温度采样频率：默认20秒
无线频率：433MHz	无线频率：433MHz
无线传输距离：≤200米（空旷距离）	无线传输距离：≤200米（空旷距离）
工作电源：锂电池供电	工作电源：感应取电 启动电流：≥5A
安装方式：捆绑式	安装方式：捆绑式
主体尺寸：36mm*23mm*19.9mm 表带总长385mm	主体尺寸：35mm*21mm*13.7mm表带总长385mm
主体尺寸：62mm*45mm*22.5mm	主体尺寸：55mm*29.5mm

3、

低压柜多回路测温探头
产品名称：无线低压多回路传感器	产品名称：无线低压多回路传感器
传感器类型：无源	传感器类型：有源
温度测量范围：-25℃～+150℃	温度测量范围：-25℃～+150℃
测量精度：±1℃	测量精度：±1℃
温度采样频率： 默认20s	温度采样频率： 默认5min
无线频率：433MHz	无线频率：433MHz
无线传输距离：≤200米（空旷距离）	无线传输距离：≤200米（空旷距离）
安装方式：捆绑式	安装方式：捆绑式
主体尺寸：46mm*19.5mm*16.3mm	主体尺寸：50mm*30mm*23mm

1 10寸触摸屏集中监控采集装置

触摸式无线测温主机是一款集温度传感器工作状态的监测、现场温度显示，报警提示和输出，事件记录及数据记录于一体的现场温度监测仪，并可修改现场无线温度传感器的地址等参数。

显示屏接线端子定义

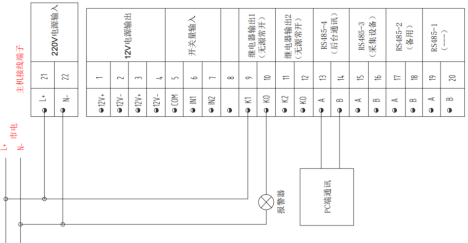

背部端子接线图

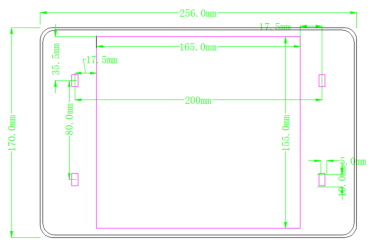

外形尺寸及安装方式

2 分散嵌入式测温装置

YCK-300C测温装置分散安装于高低压开关柜，监测电气节点温度

技术指标

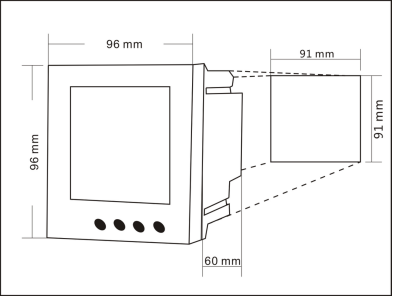

外形及开孔尺寸

测温主机外形尺寸（单位：mm）

开孔尺寸：９１mm*９１mm测温主机安装方式：嵌入式安装
