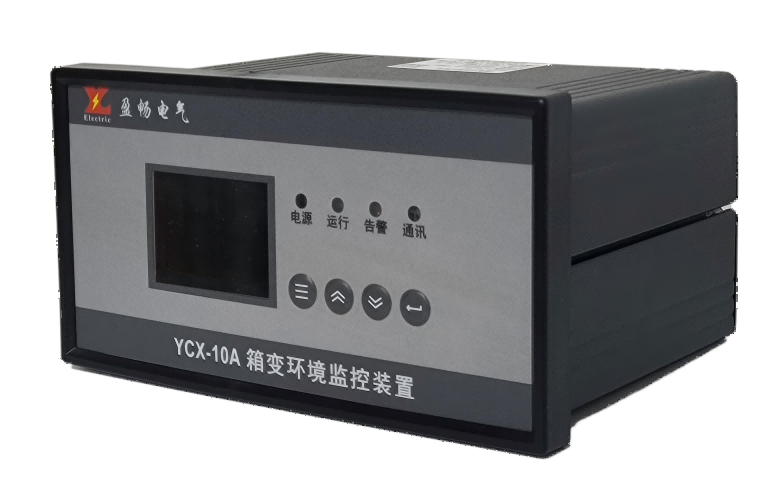

YCX-10A 箱变环境管理监控装置,针对凝露或结冰形成机理以及柜内烟雾报警,采用综合治理,彻底破坏凝露或结冰形成条件,杜绝凝露或结冰的产生,预防火灾事故,确保箱变安全运行。 由装置主机、 环境监测传感器 /探测器及环境控制设备组成, 适用于箱式变电站、 预制舱式变电站及户外电气机柜等应用场景,保障户外电气设备的运行环境安全。
本系统设备配置表:
| 序号 | 设备名称 | 数量 | 备注 |
| 1 | 箱变环境管理系统主机 | 1台 | 标配 |
| 2 | 油温传感器(PT100) | 1套 | 标配 |
| 3 | 环境温湿度变送器 | 2只 | 标配 |
| 4 | 露点采集器 | 2只 | 标配 |
| 5 | 烟雾探测器 | 2只 | 标配 |
| 6 | 加热膜(或加热器)、除湿机、通风设备 | 按需求 | 如需,选配 |

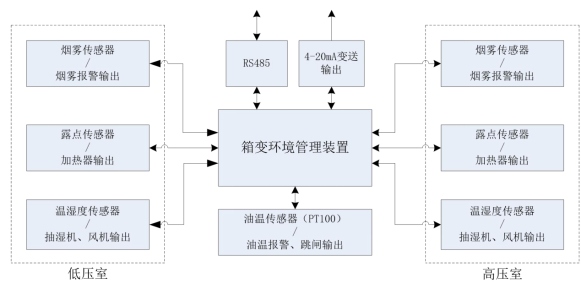

本系统的工作原理图如下:

功能特点:
● 超宽电压: 装置能够在超过其额度电压(220V/AC) 较宽的范围内稳定运行, 工作电源范围达 65~500V/AC, 对存在电压波动环境, 尤其是新能源电站有很强的适应性。
● 人机界面: 装置采用全彩色 LCD 液晶显示, 配合按键操作, 显示界面菜单直观、 清晰、 简洁, 具备息屏时间设置功能。
● 管理主机: 装置采用全金属外壳, 抗电磁干扰能力强, 具有良好的 PE 接地安全设计, 设备维护安全可靠。
● 带载能力: 装置具有 10 路独立的报警/控制继电器输出接口, 单组继电器触点容量为250VAC/10A、 功率 2200W。
● 远程通信: 装置具有标准 RS485 通信接口, 采用 Modbus RTU 通信协议。 支持接入通信管理机、 智能网关及主站系统, 可远程查询现场数据信息、 查询和设置运行参数、 支持远程控制操作。
● 事件记录: 装置可保存控制输出的动作记录, 可查询每路输出的动作时间和动作名称,为运行环境异常、 报警等事件追溯和还原分析, 提供可靠依据. 总共可存储200 条记录。
● 负载控制: 装置可分别手动控制所有负载输出,手动控制输出时间可设。
● 变送输出: 本装置可输出一路 4-20 mA 电流,用于变送某些测量值给其它测控装置。变送的对象,可选环境温湿度、露点温度、油温度。变送范围可根据实际需要,在设置菜单中自由设定。
技术参数:
1、辅助电源:AC65-500V ,功耗小于 10W
2、温度测控范围: -40 - 85 ℃,精度± 1 ℃
3、湿度测控范围: 0%RH - 100%RH ,精度± 3%RH
4、露点温度测温范围: -40 ℃~ +85 ℃, 精度± 1 ℃
5、箱体温度测量范围: -40 ℃~ +85 ℃, 精度± 1 ℃
6、油温测温范围: -40 ℃~ +150 ℃,精度± 1 ℃
绝缘性能:
1、介质强度:符合 GB/T14598.3-1993 规定;工频电压 2kV,时间 1 分钟;绝缘电阻:符合 GB/T14598.3-1993 的规定; 500V 兆欧表测试,绝缘电阻值不小于100MΩ 。
2、电磁兼容:电快速瞬变脉冲群干扰:主控制器电源能承受GB/T 17626.4标准规定的III级电快速瞬变脉冲群抗扰度试验;
3、雷电波干扰:主控制器电源能承受GB/T 17626.5标准规定的III级浪涌(冲击)抗扰度试验;静电放电干扰:主控制器能承受GB/T 17626.2标准规定的II级静电放电抗扰度试验。
4、浪涌干扰: 能承受 IEC 60255-22-5: 2002 规定的严酷等级为 III 级的浪涌干扰;
5、射频传导干扰:能承受 IEC 60255-22-6: 2001 规定的严酷等级为 III级的射频传导干扰;
6、工频磁场干扰:能承受 GB/T 17626.8 1998(IEC 61000-4-8: 1993)规定的严酷等级为 IV 级的工频磁场干扰
端子定义:
| 序号 | 标识 | 端子说明 | 序号 | 端子说明 |
| 1 | L | 辅助电源火线/直流正极 | 22 | 烟雾报警 无源输出 |
| 2 | N | 辅助电源零线/直流负极 | 23 | |
| 3 | A1 | RS485 通讯A | 24 | 故障告警 无源输出 |
| 4 | B1 | RS485通讯B | 25 | |
| 5 | A2 | 烟雾传感器通讯A | 26 | 油温高跳闸 无源输出 |
| 6 | B2 | 烟雾传感器通讯B | 27 | |
| 7 | V+ | 烟雾传感器电源正极 | 28 | 油温高告警 无源输出 |
| 8 | V- | 烟雾传感器电源负极 | 29 | |
| 9 | A3 | 露点传感器通讯A | 30 | 低压室加热 无源输出 |
| 10 | B3 | 露点传感器通讯B | 31 | |
| 11 | V+ | 露点传感器电源正极 | 32 | 高压室加热 无源输出 |
| 12 | V- | 露点传感器电源正极 | 33 | |
| 13 | A4 | 环境温湿度传感器通讯A | 34 | 低压室风机 无源输出 |
| 14 | B4 | 环境温湿度传感器通讯B | 35 | |
| 15 | V+ | 环境温湿度传感器电源正极 | 36 | 高压室风机 无源输出 |
| 16 | V- | 环境温湿度传感器电源负极 | 37 | |
| 17 | B | 油温传感器三线制接线+ | 38 | 低压室露点 无源输出 |
| 18 | B | 油温传感器三线制接线+ | 39 | |
| 19 | A | 油温传感器三线制接线- | 40 | 高压室露点 无源输出 |
| 20 | I+ | 4-20mA变松输出+ | 41 | |
| 21 | I- | 4-20mA变松输出- | ||

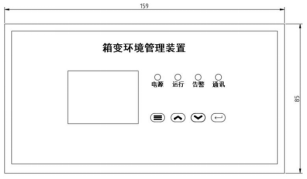

外形尺寸: 159mm× 85mm× 111mm(长× 宽× 深)


环境温湿度传感器 露点采集器
温湿度变送器和露点采集器端子定义与接线说明:
u 环境温湿度接线说明:
V+:传感器DC-24V电源输入正极 V-:传感器DC-24V电源输入负极
A:环境温湿度传感器通讯正极 B:环境温湿度传感器通讯负极
u 露点传感器接线说明:
V+:传感器DC-24V电源输入正极 V-:传感器DC-24V电源输入负极
A:露点传感器通讯正极 B:露点传感器通讯负极
T1:露点传感器温度传感器接入 T2:露点传感器温度传感器接入
传感器尺寸:
温湿度变送器: 78mm× 45mm× 29mm
露点采集器: 65mm× 45mm× 29mm
传感器安装方式:
标准 DIN35mm 导轨安装, 或螺钉直接安装。
烟雾传感器:
烟雾传感器外形

烟雾传感器接线:
将烟雾传感器主体和底座以相反方向旋转, 将底座分开, 如下图所示:

底座上每个接线端子有数字标识, 根据数字标识对应接线表进行接线。
烟雾传感器尺寸及安装方式:
外形尺寸: Ф105mm× 55mm

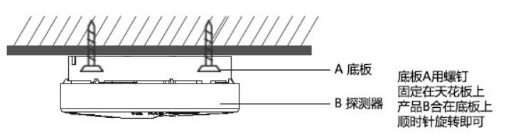

如下图所示, 固定孔间距: 70mm, 固定孔尺寸: Ф4.5mm。

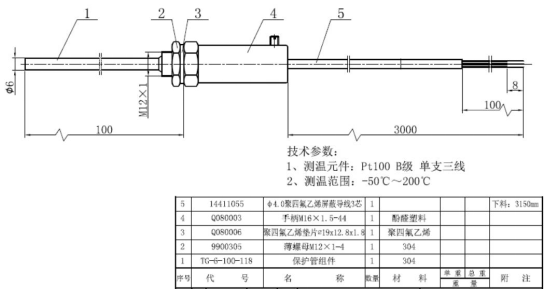

油温传感器外形图及外形尺寸如下:
