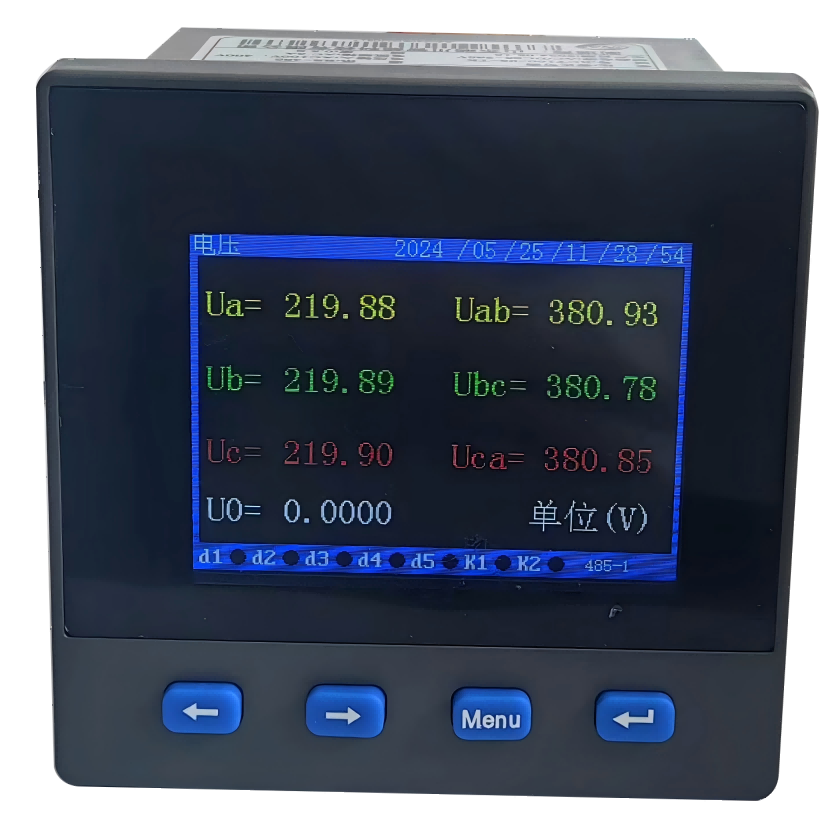

YCK-400A 彩屏中文液晶仪表（扩展3-6路有线测温）

技术特点：

1)  全电量测量。

2)  完整谐波测量。

3)  电能质量读数。

4)  可选需量统计并记录最大值。

5)  可修改的定值报警及继电器功能。

6)  5 路开关量输入，两路继电器输出。

7)  可选择的时钟和事件记录功能。

8)  RS485 通信，标准 MODBUS 协议

9)  可选择的一路可编程 4-20mA 模拟量输出。

10) 可选两路无源电能脉冲输出

11）可扩展3-- 6 路测温功能。

12）彩色中文液晶显示。

额定数据：

1)  额定交流电压：220/380V

2)  额定交流电流：5A 或 1A

3)  额定频率：    50Hz

4)  过载：功耗小于 2VA

交流电压回路：    长期运行          1.2Un

                    1s             2Un

交流电流回路：    长期运行          2In

                    1s             10In

测量精度：

电压：     0.5 级或 0.2 级，典型测量 0. 1 级

电流：     0.5 级或 0.2 级，典型测量 0. 1 级

功率：     1 级

功率因数： 0.2 级

频率：     分辨率 0.05

有功电度： 1 级

无功电度： 2 级

温度测量： 1 摄氏度。

继电器输出节点容量为 250Vac/5A；30Vdc/5A

测量内容：

三相电压、三相电流、频率、有功功率、无功功率、视在功率、功率因数、双向计量、四象限电度、有功电能、无功电能、2-63次谐波，RS485通信，扩展4-20mA通信输出，5DI输入，4DO输出。3-6路温度。

机箱结构：

   面板：96.00×96.00mm

   开孔尺寸：91×91mm

   深度：96mm

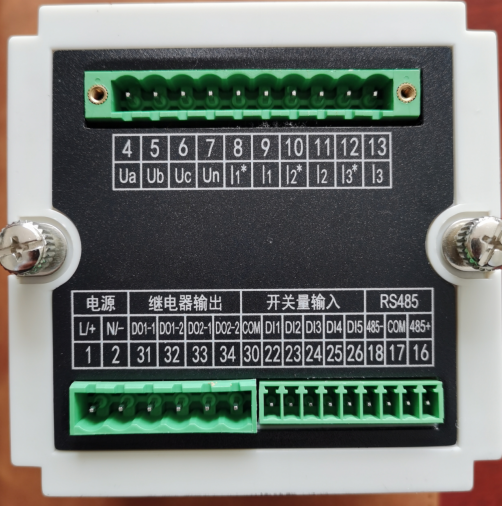

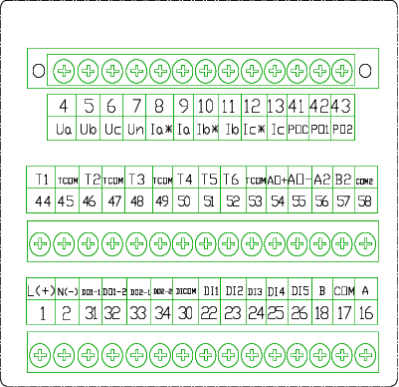

端子及定义说明：

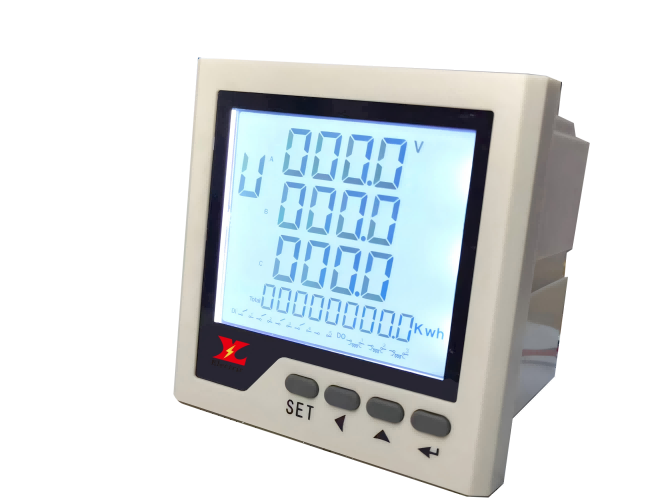

YCK-400B  网络多功能仪表

YCK-400B  网络多功能仪表可以实现高低压线路测量控功能，主要适用于0.4kV-35kV系统。

技术参数

1) 额定交流电压：220/380V  57.7/100V（高压互感器输出）

2) 额定交流电流：5A或1A

3) 额定频率：    50Hz

4) 过载：

交流电压回路：    长期运行       1.2Un

                    1s          2Un

交流电流回路：    长期运行       2In

                    1s          10In

5） 辅助电源：AC/DC85-264V

1.1. 装置功耗

功耗小于2VA

1.2. 环境条件

工作： -20℃ - +55℃

储存： -30℃ - +85℃

相对湿度：5% - 90%RH，无冷凝

1.3. 测量精度

电压：        0.5级，典型测量0.1级

电流：        0.5级，典型测量0.1级

功率：        1级

功率因数：    0.2级

频率：        分辨率0.05

有功电度：    1级

无功电度：    2级

1.1. 节点容量

继电器输出节点容量为250Vac/5A；30Vdc/5A

1.5 主要测量功能

 三相电压、三相电流、频率、有功功率、无功功率、视在功率、功率因数、双向计量、四象限电度、有功电能、无功电能、2-63次谐波，RS485通信，扩展4-20mA通信输出，5DI输入，4DO输出。

1.5 外观尺寸

YCK-400B  /96  外观尺寸96*96mm, 深度:96mm  开孔尺寸：91*91mm

YCK-400B  /72  外观尺寸72*72mm, 深度:65mm  开孔尺寸：68*68mm

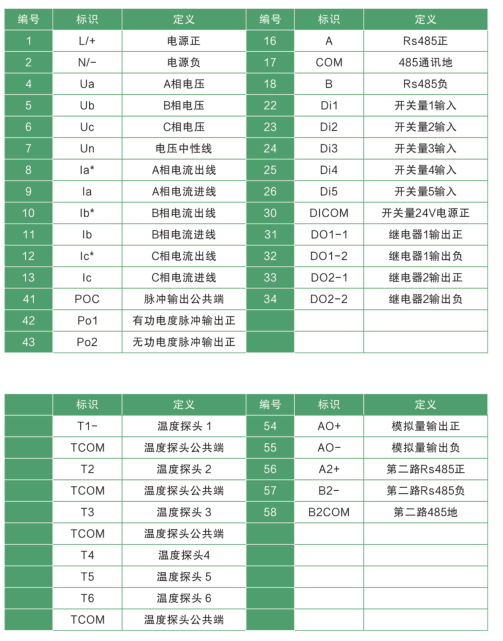

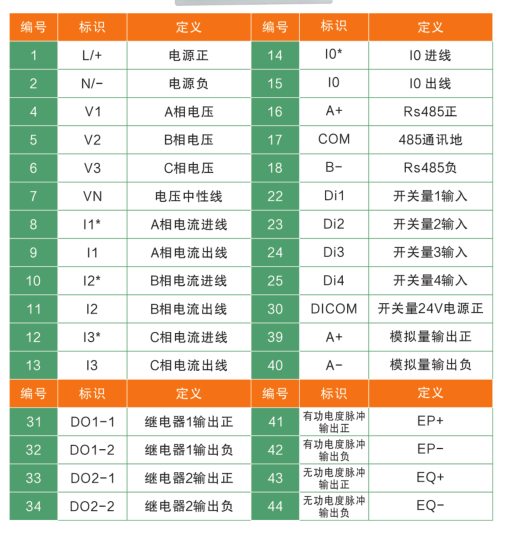

1.6端子说明
